W praktyce czujnik Halla w aucie odpowiada za bardzo precyzyjny odczyt położenia i prędkości ruchomych elementów, a od tego zależy praca zapłonu, wtrysku, ABS czy zmiennych faz rozrządu. Ten tekst pokazuje, jak taki sensor działa, gdzie go spotkasz, po czym rozpoznasz usterkę i kiedy wymiana rzeczywiście ma sens. Dorzucam też konkretne przykłady z popularnych modeli oraz wskazówki, jak nie pomylić awarii samego czujnika z problemem w instalacji albo mechanice silnika.
Najważniejsze informacje o czujniku Halla w aucie
- Sensor Halla mierzy położenie lub prędkość bez styku mechanicznego, więc dobrze znosi intensywną pracę.
- Najczęściej pracuje przy wale korbowym, wałku rozrządu, kołach ABS oraz w wybranych elementach sterowania osprzętem.
- Typowe objawy usterki to trudny rozruch, gaśnięcie silnika, nierówna praca i kontrolka silnika.
- Najpierw sprawdza się błędy OBD, zasilanie, masę i wiązkę, a dopiero potem sam element.
- Część zwykle kosztuje od kilkudziesięciu do kilkuset złotych, ale robocizna zależy od dostępu i wersji auta.
Jak działa czujnik Halla i dlaczego sterownik go potrzebuje
Czujnik Halla działa na styku magnetyzmu i elektroniki. W jego wnętrzu pracuje element półprzewodnikowy, który reaguje na zmianę pola magnetycznego, gdy przed sensorem przechodzi metalowy znacznik, zębaty pierścień albo tarcza impulsowa. Efekt jest prosty: powstaje sygnał, który sterownik może odczytać jako informację o położeniu albo obrotach.
W samochodzie to bardzo ważne, bo ECU, czyli sterownik silnika, potrzebuje dokładnych danych w ułamkach sekundy. Na ich podstawie wylicza moment zapłonu, dawkę paliwa, synchronizację wału z wałkiem rozrządu i w wielu autach także pracę systemów wspomagających. Bosch opisuje czujnik położenia wału jako element, który dostarcza sterownikowi informacji o prędkości, położeniu, a czasem również kierunku obrotu wału korbowego. To pokazuje, że nie jest to „dodatkowy gadżet”, tylko jeden z podstawowych punktów odniesienia dla elektroniki auta.
W praktyce największą zaletą takiego rozwiązania jest brak styku mechanicznego. Sensor nie musi niczego dotykać, więc nie zużywa się tak jak elementy oparte na tarciu, a sygnał pozostaje stabilny nawet wtedy, gdy silnik pracuje nierówno lub przy bardzo niskich obrotach. To właśnie dlatego tak chętnie korzysta z niego współczesna motoryzacja.
Skoro wiadomo już, jak to działa, łatwiej zrozumieć, gdzie ten typ czujnika pracuje w aucie i dlaczego jego rola bywa większa, niż się na pierwszy rzut oka wydaje.
Gdzie spotkasz go w samochodzie
Najczęściej trafisz na niego w kilku kluczowych miejscach. Nie ma jednego uniwersalnego zastosowania, bo ten sam typ sensora może obsługiwać zupełnie różne układy. W jednym aucie kontroluje synchronizację silnika, w innym mierzy prędkość koła, a jeszcze gdzie indziej wspiera sterowanie osprzętem.

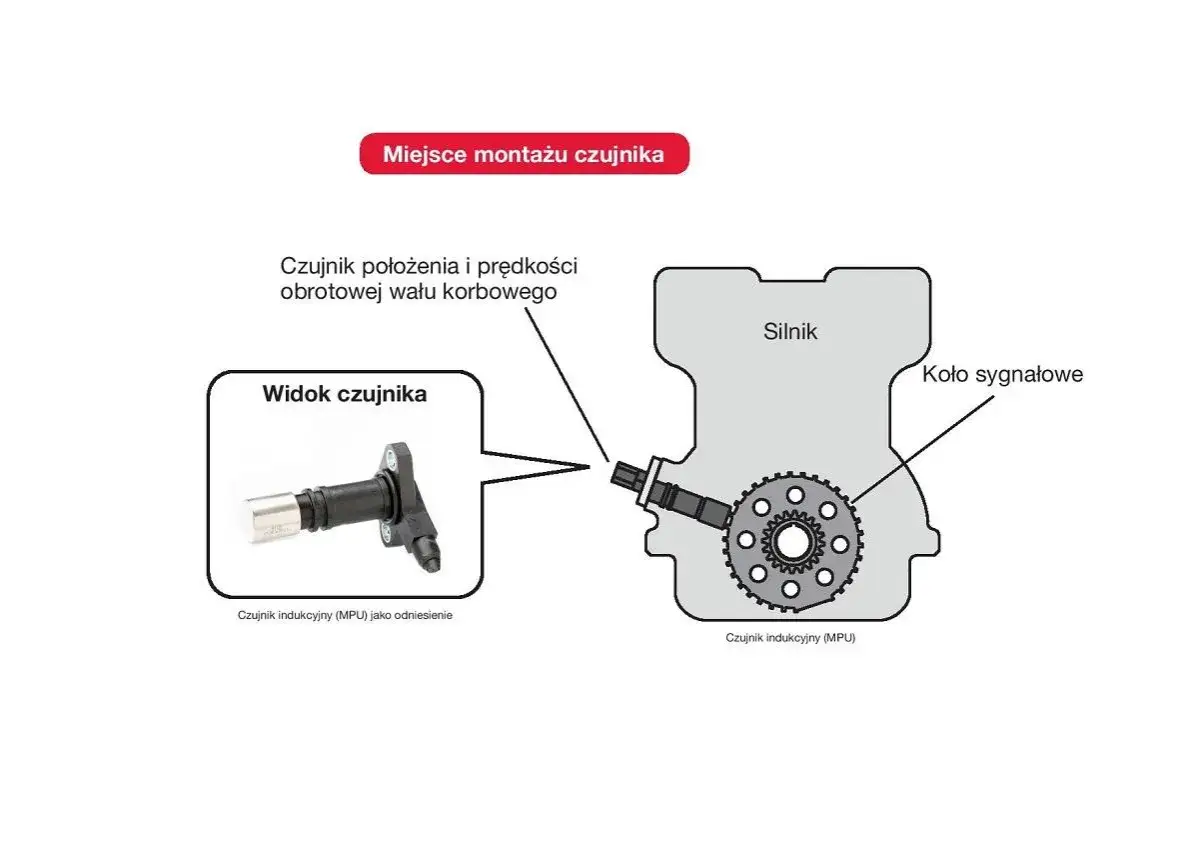

- Przy wale korbowym - mierzy prędkość obrotową i położenie wału, czyli podstawę do sterowania zapłonem i wtryskiem.
- Przy wałku rozrządu - pomaga określić, w jakiej fazie pracy jest silnik; to ważne przy rozrządach sterowanych elektronicznie i układach z VVT, czyli zmiennymi fazami rozrządu.
- W układzie ABS - system zapobiegający blokowaniu kół korzysta z odczytu prędkości obrotowej koła, aby modulować hamowanie.
- W elementach sterowania osprzętem - bywa używany w pedałach, silniczkach sterujących i innych mechanizmach pozycjonowania.
Jeśli przeglądasz katalogi części, zobaczysz, że taki typ sensora występuje w bardzo różnych autach. W ofercie Inter Cars spotyka się go m.in. w wybranych wersjach Chevroleta Aveo, Kalos, Lacetti, Matiz i Spark oraz Daewoo Kalos i Matiz. To dobry przykład, bo pokazuje, że nie warto patrzeć wyłącznie na markę - rocznik, wersja silnika i konkretna instalacja mają większe znaczenie niż sama nazwa modelu.
To prowadzi do ważnego pytania: czy taki sensor jest tym samym co czujnik indukcyjny? Wiele osób wrzuca oba rozwiązania do jednego worka, a to potem komplikuje diagnostykę.
Hallotron i czujnik indukcyjny to nie to samo
Na pierwszy rzut oka oba elementy robią podobną robotę: mierzą ruch. W praktyce różnią się jednak sposobem działania i sygnałem, który wysyłają do sterownika. Dla diagnostyki to ogromna różnica, bo od niej zależy, czego szukać pod maską.
| Cecha | Czujnik Halla | Czujnik indukcyjny |
|---|---|---|
| Zasilanie | Wymaga zasilania z instalacji auta, zwykle ma 3 przewody, choć zdarzają się wyjątki. | Z reguły wytwarza sygnał samodzielnie i nie potrzebuje osobnego zasilania. |
| Typ sygnału | Sygnał cyfrowy, przełączany między stanem niskim i wysokim. | Sygnał analogowy, zwykle zmienny wraz z prędkością obrotową. |
| Zachowanie przy rozruchu | Dobrze radzi sobie przy niskich obrotach rozrusznika. | Przy wolnym kręceniu sygnał bywa słabszy i mniej czytelny. |
| Diagnoza | Sprawdza się zasilanie, masę i przebieg sygnału. | Sprawdza się rezystancję i napięcie generowane podczas obracania. |
| Zastosowanie | Często wał, wałek, ABS, pozycjonowanie elementów wykonawczych. | Częściej starsze rozwiązania w układach obrotowych i kołach. |
Ta różnica jest ważna, bo objawy z zewnątrz potrafią wyglądać niemal identycznie. Jeśli ktoś wymienia część „na czuja”, łatwo pomylić problem z samym sensorem, wiązką albo mechaniką napędu. Gdy już to rozróżnisz, sensowniejsze staje się odczytywanie objawów awarii.
Jakie objawy daje awaria
Uszkodzony sensor Halla rzadko psuje auto w spektakularny sposób. Częściej daje serię drobnych sygnałów, które łatwo zrzucić na akumulator, świece, cewkę albo paliwo. Ja zwykle zaczynam podejrzewać ten element wtedy, gdy objawy pojawiają się nagle i powtarzają się w bardzo podobnych warunkach.
- trudny rozruch, szczególnie na ciepłym silniku albo po krótkim postoju,
- gaśnięcie jednostki w trakcie jazdy lub na biegu jałowym,
- nierówna praca i falowanie obrotów,
- spadek mocy i ospała reakcja na gaz,
- kontrolka silnika oraz błędy związane z położeniem wału lub wałka,
- wejście w tryb awaryjny, jeśli czujnik obsługuje układ sterujący pracą silnika lub skrzyni.
Warto zachować zdrowy sceptycyzm. Ten sam zestaw objawów może powodować uszkodzona wiązka, słaby styk we wtyczce, zabrudzony pierścień sygnałowy, a nawet problem z rozrządem. Dlatego nie lubię diagnoz „na słuch” - w elektronice auta takie zgadywanie zwykle kończy się niepotrzebnym wydatkiem. Najlepiej przejść od objawów do pomiarów.
Jak sprawdzić czujnik bez zgadywania
Jeśli mam doradzić jeden rozsądny kierunek, to jest nim diagnostyka warstwowa: najpierw sterownik i instalacja, dopiero potem sam element. To oszczędza czas i pieniądze, bo wiele „uszkodzonych” czujników okazuje się sprawnych.
- Odczytaj błędy OBD - szukaj kodów związanych z czujnikiem wału, wałka, prędkością kół lub synchronizacją silnika.

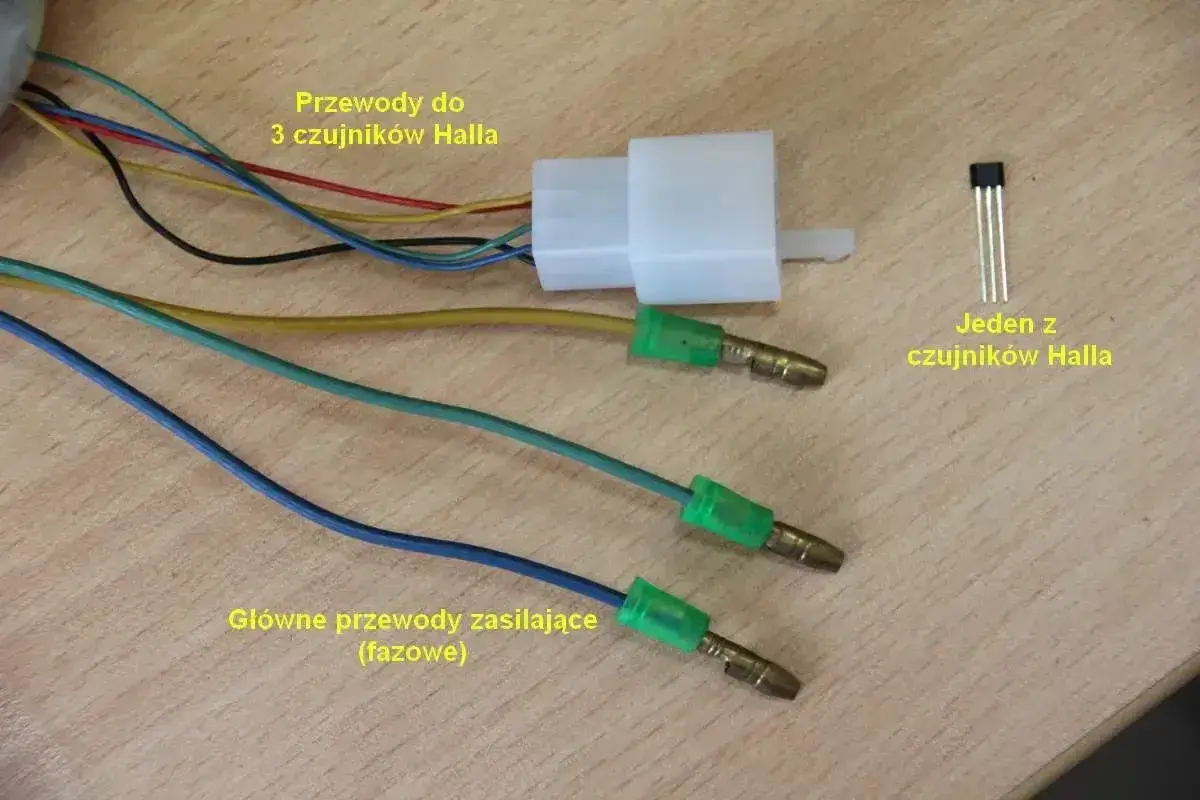

- Sprawdź zasilanie i masę - typowy czujnik Halla pracuje na 3 przewodach: zasilanie, masa i sygnał, ale zdarzają się inne warianty.
- Obejrzyj sygnał - multimetr pokaże podstawy, ale oscyloskop daje najczytelniejszy obraz przełączania.
- Skontroluj mechanikę - zbyt duży luz, opiłki metalu, zabrudzona tarcza impulsowa albo uszkodzone koło sygnałowe potrafią zabić dobry sensor.
- Sprawdź wtyczkę i wiązkę - pęknięta izolacja, korozja pinów lub luźne styki potrafią udawać awarię czujnika.
Jeśli masz dostęp tylko do podstawowych narzędzi, i tak można wyciągnąć sporo wniosków. Na zasilaniu powinno być stabilne napięcie zgodne z danym układem, a na sygnale - wyraźne przełączanie podczas kręcenia silnikiem. Brak przełączeń nie zawsze oznacza uszkodzony sensor; czasem winna jest przerwa w przewodzie albo problem z kołem sygnałowym. Zanim jednak zamówisz część, dobrze wiedzieć, w jakich autach ten układ pojawia się najczęściej i jak bardzo zależy od wersji silnikowej.
W jakich modelach i wersjach aut ten układ pojawia się najczęściej
Nie da się uczciwie przypisać czujnika Halla do jednego konkretnego modelu. W praktyce decydują o tym rocznik, silnik i konkretna architektura elektroniki. Ten sam model może w jednej wersji mieć sensor hallotronowy, a w innej indukcyjny, dlatego przy zakupie nie wystarcza sama nazwa auta.
Najczęściej spotkasz go w autach, które potrzebują dokładnej informacji o położeniu i prędkości:
- w benzynach z elektronicznym zapłonem i rozrządem sterowanym przez ECU,
- w dieslach common rail, gdzie synchronizacja wału i wałka ma duże znaczenie dla rozruchu i pracy na wolnych obrotach,
- w samochodach z ABS i ESP, bo każda kontrola trakcji zaczyna się od wiarygodnego odczytu prędkości kół,
- w hybrydach i autach elektrycznych, gdzie czujniki pozycji wspierają kontrolę silników oraz osprzętu.
Przykłady z katalogów części pokazują, że taki sensor występuje także w szerokim wachlarzu miejskich aut. Wspomniane już modele Chevroleta i Daewoo są dobrym tropem, ale równie ważna jest sama logika doboru: szukasz części do konkretnego silnika, nie do nazwy modelu. To oszczędza sporo pomyłek przy zamówieniu i późniejszym montażu.
Po wyborze właściwej wersji zostaje jeszcze kwestia kosztów, bo to właśnie one często decydują, czy naprawa jest szybka i rozsądna, czy wymaga szerszego planu działania.
Ile kosztuje wymiana i kiedy opłaca się zrobić coś więcej
Ceny są dość szerokie, bo zależą od marki części, dostępności i typu auta. Jak podaje Otomoto, nowy sensor może kosztować od około 30 do 400 zł, a przy trudnym dostępie robocizna potrafi dojść nawet do około 300 zł. W praktyce oznacza to, że w prostszych autach naprawa bywa niedroga, ale w bardziej zabudowanych wersjach koszty rosną głównie przez czas pracy mechanika.
W sprzedaży detalicznej widać też, że wiele popularnych czujników mieści się w widełkach około 50-150 zł, choć bardziej wyspecjalizowane wersje potrafią kosztować więcej. Dlatego sensownie jest porównać nie tylko cenę części, ale też to, czy przy okazji nie trzeba ruszyć wiązki, złączy albo elementów rozrządu. Najtańsza część nie zawsze jest najtańszą naprawą, jeśli problem siedzi głębiej.
Ja w takich przypadkach patrzę na trzy rzeczy: czy błąd wraca po skasowaniu, czy instalacja ma ślady korozji lub przegrzania oraz czy mechanika silnika nie generuje fałszywego sygnału. Jeśli odpowiedź na któreś z tych pytań brzmi „tak”, sama wymiana sensora może nie wystarczyć. To dobry moment, żeby zatrzymać się na chwilę i sprawdzić jeszcze kilka szczegółów przed zakupem.
Zanim zamówisz nową część, sprawdź te trzy rzeczy
Najwięcej pomyłek widzę wtedy, gdy ktoś kupuje czujnik po samym opisie objawów. To działa tylko pozornie, bo identyczne symptomy mogą dawać zużyte świece, rozciągnięty rozrząd, słaba masa, uszkodzony przewód albo problem z elektroniką sterującą. Dlatego przed zakupem robię krótki, praktyczny filtr.
- Sprawdź numer VIN i kod silnika - ten sam model auta miewa kilka różnych wersji czujnika.
- Porównaj wtyczkę i liczbę pinów - to najszybszy sposób, żeby uniknąć nietrafionego zamówienia.
- Zobacz, czy problem pojawia się na ciepło czy na zimno - to cenna wskazówka, czy winny jest sam sensor, czy raczej wiązka i złącze.
- Oceń stan otoczenia sensora - wycieki oleju, opiłki metalu i uszkodzona osłona potrafią skrócić życie nawet nowej części.
Jeśli podejdziesz do tematu właśnie w ten sposób, czujnik Halla przestaje być tajemniczym drobiazgiem, a staje się normalnym elementem diagnostyki. I o to chodzi najbardziej: nie wymieniać w ciemno, tylko rozumieć, co sterownik widzi, czego nie widzi i dlaczego auto reaguje akurat tak, a nie inaczej.
